四旋翼控制律图形化详解

发表于 2018-12-17 10:38:59 | 显示全部楼层 |阅读模式

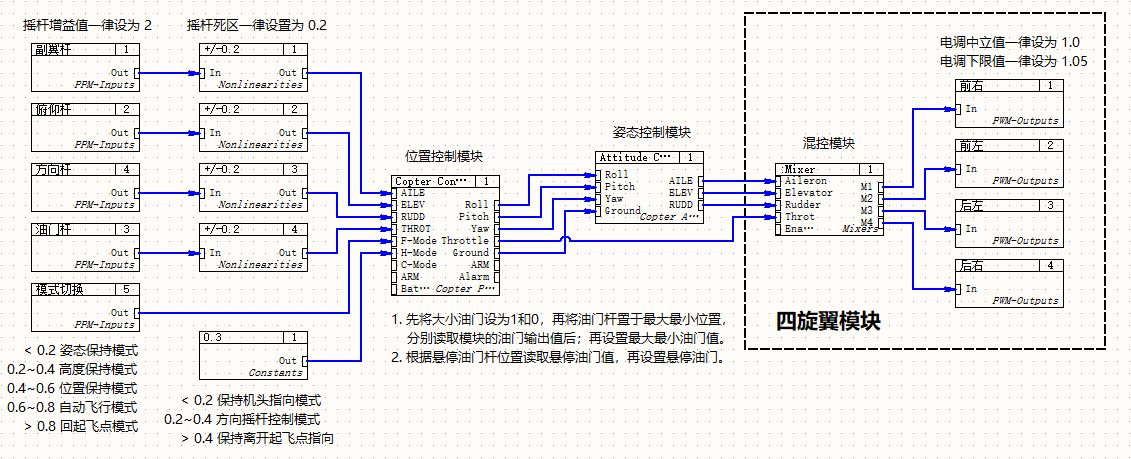

四旋翼控制律流程图

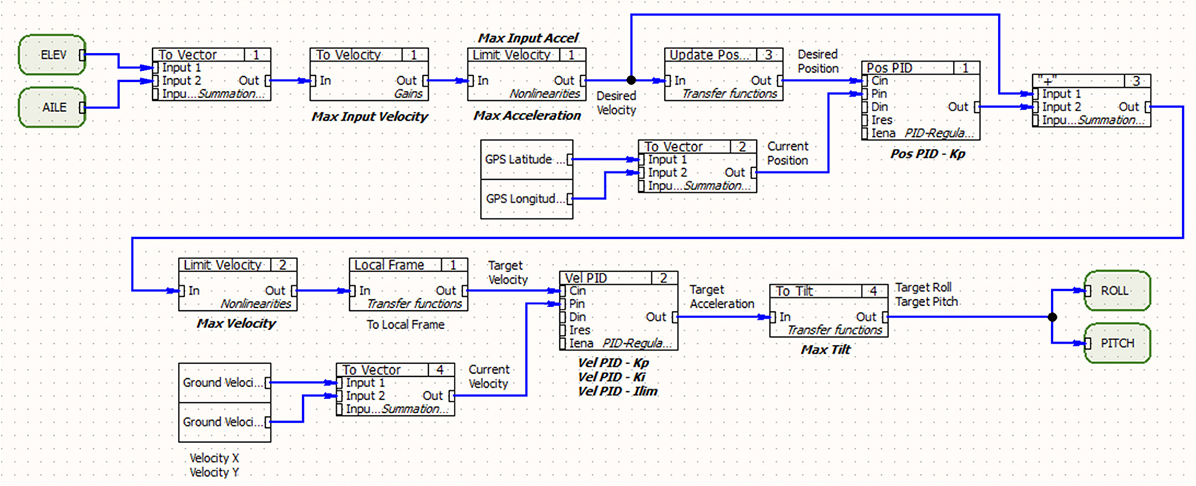

位置控制模块内部流程图

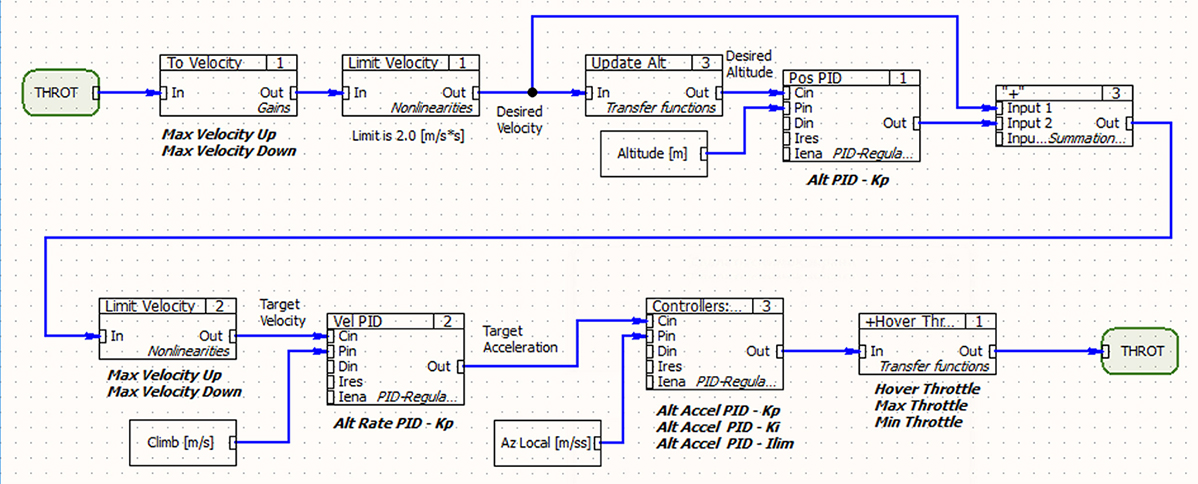

位置控制模块内部高度控制流程图

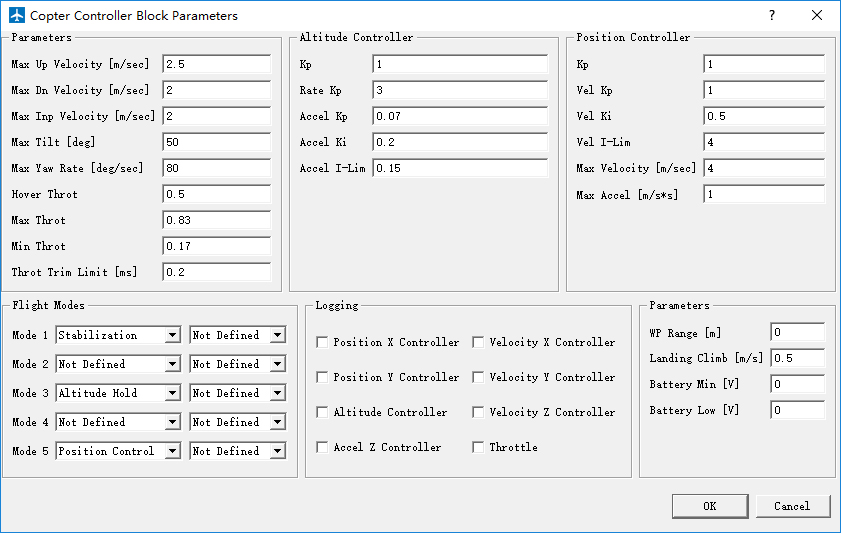

位置控制模块参数设置窗口

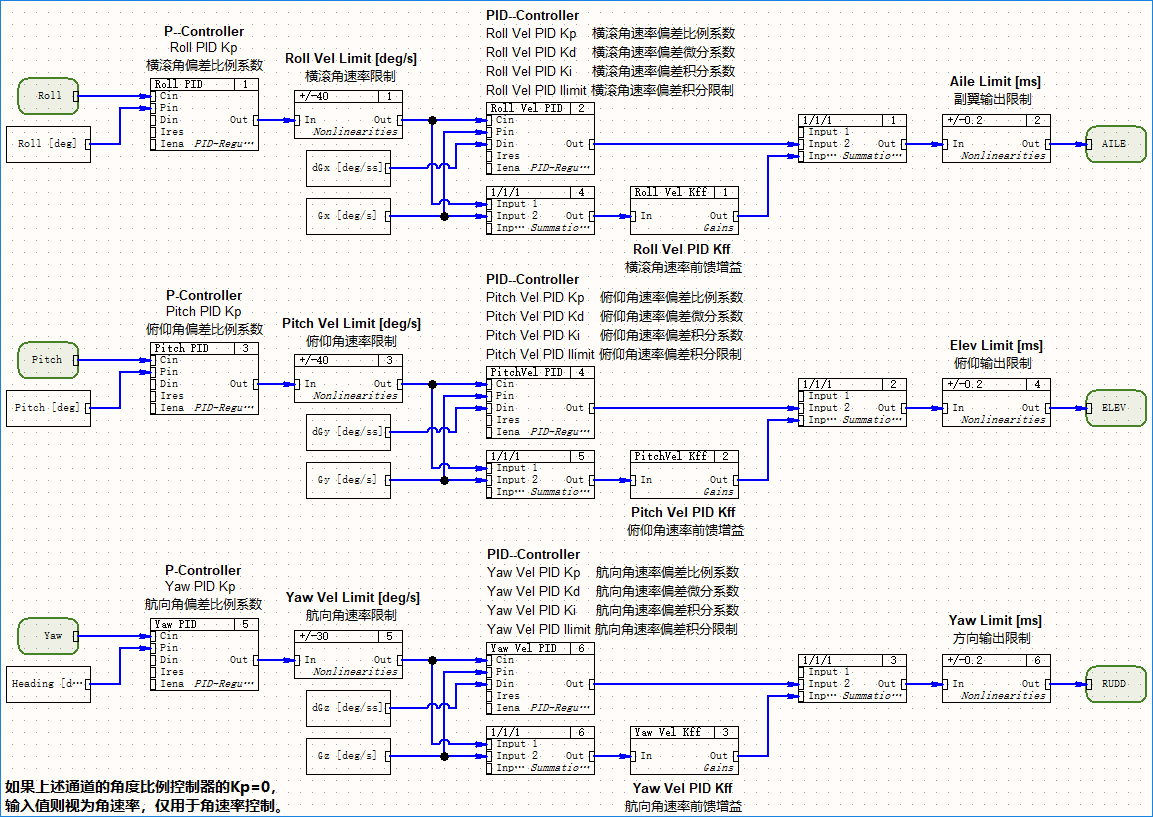

姿态控制模块内部流程图
